上渝精机前置代号 基本代号 后置代号
(1）基本代号带座轴承的基本代号由带座轴承结构型式代号、尺寸系列代号、内径代号构成，其排列如下:
结构型式代号 尺寸系列代号 内径代号
1）结构型式代号瞭带座轴承结构型式代号由外球面球轴承结构型式代号与外球面球轴承座结构型式代号组成(轴承结构型式代号排在轴承座结构型式代号的前面)，用大写拉丁字母表示。外球面球轴承结构型式代号见表2-22，外球面球轴承座结构型式代号见表2-23。表2-22 外球面球轴承结构型式代号
外球面球轴承结构型式 | 代号 | 外球面球轴承结构型式 | 代号 | ||
新标准 | 旧标准 | 新标准 | 旧标准 | ||
有圆锥孔外球面球轴承 | UK | 19 | 一端平头带偏心套外球面球轴承 两端平头外球面球轴承 | UE
UD | 39
- |
带顶丝外球面球轴承
带偏心套外球面球轴承 | UC
UEL | 09
39 | 带紧定套外球面球轴承 一端平头带顶丝 外球面球轴承 | UK+H
UB | 29
09 |
外球面球轴承 座结构型式 | 代号 | 外球面球轴承座结构型式 | 代号 | ||
新标准 | 旧标准 | 新标准 | 旧标准 | ||
铸造立式座 铸造高中心立式座 铸造窄立式座 铸造方形座 铸造凸台方形座 铸造菱形座 铸造可调菱形座 铸造凸台圆形座 铸造滑块座
| P PH PA FU FS FIU FA FC K | Z ZH ZA F - L LA TY K | 铸造环形座 铸造三角形座 铸造悬挂式座 铸造悬吊式座 冲压立式座 冲压圆形座 冲压三角形座 冲压菱形座
| C FT FB HA PP PF PFT PFL
| Y - FB HA CZ CY CS CL
|
2）尺寸系列代号﹐带座轴承的尺寸系列代号按座中轴承的尺寸系列代号表示，轴承尺寸系列代号用阿拉伯数字表示，见表2-24。
表2-24外球面球轴承尺寸系列代号尺寸系列 | 尺寸系列代号 | ||
新标准 | 旧标准 | 新标准 | 旧标准 |
2系列 |
轻宽系列 轻窄系列 | 2 |
5 2 |
3系列 | 中宽系列 | 3 | 6 |
3）内径代号带座轴承的内径代号以座中轴承的内径代号表示，其表示方法按表2-5的规定。
4）常用带座轴承的基本代号常用带座轴承的基本代号见表2-25。
表2-25常用带座轴承的结构型式、尺寸系列及基本代号
(2)前置代号
前置代号为带座轴承上附加防尘盖时，在其基本代号前添加的补充代号。前置代号用大写拉丁字母表示，代号及其含义见表2-26。
代号 | 含义 | |
①方形、菱形、圆形、三角形座属法兰座。(3）后置代号
后置代号为带座轴承在结构型式、尺寸、公差、技术要求等有改变时，在基本代号后添加的补充代号。
后置代号用大写拉丁字母（或加数字）表示，其含义及排列顺序见表2-27。

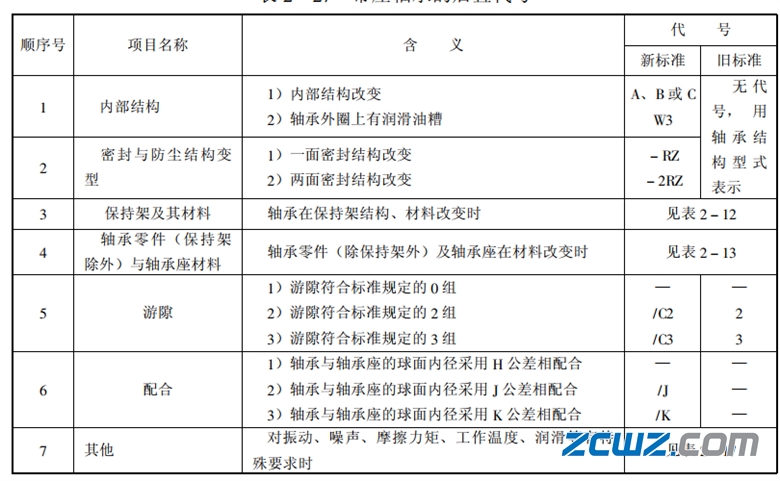

表2-27带座轴承的后置代号
