上渝精机滚动直线滚子导轨支承
| 序号 | 简 图 | 名称 | 结构特点 | 基本代号 |
|---|---|---|---|---|
| 1 |  | 径向安装孔循环滚子导轨支承 | 由滚道基体和一组滚子组成，径向安装孔。作平面无限直线运动，可用塑料保持架以降低噪声，可承受重载荷 | LRS…SG |
| 2 |  | 轴向安装孔循环滚子导轨支承 | 由滚道基体和一组滚子组成，轴向安装孔。作平面无限直线运动。可用塑料保持架以降低噪声，可承受重载荷 | LRS…SGK |

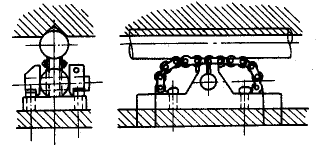

| 3 |  | 循环滚子链圆导轨支承 | 支承滚子的凹形表面，其曲率半径与导轴的相似，承载能力大大提高，行程无限，但滚子加工困难 | LRS…RC |

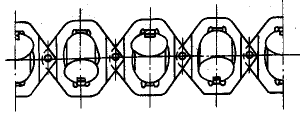

| 4 |  | 交叉滚子链支承 | 支承滚子的回转轴呈90°交叉，可承受双向载荷。在“V”形滚道上作有限直线运动，可承受重载荷 | LRS…CR |
| 5 |  | 双列循环滚子导轨支承 | 由滚道基体和一组滚子组成，滚子成双列，作平面无限直线运动，可用塑料保持架，以降低噪声，可承受重载荷 | LRS…DR |
